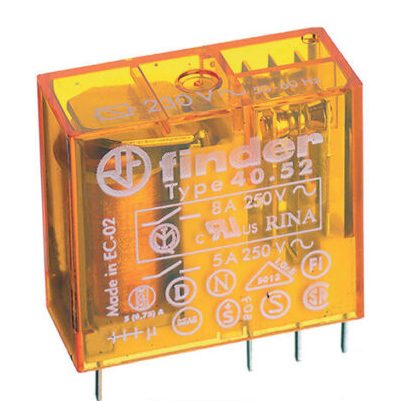

رله کتابی 230vAC دو کنتاکت 8 آمپر فیندر مدل 40.52.8.230.0000

توضیحات
بررسی اجمالی رله فیندر 405282300000

رله فیندر 405282300000 از نوع رله PCB مینیاتوری(کتابی) ۸ آمپری ساخت فیندر ایتالیا با ولتاژ بوبین 230 ولت AC است. این رله 8 پایه و دارای 2 کنتاکت (دو باز و دو بسته مجزا) است که می‌توان مستقیم روی برد یا از طریق سوکت ۹۵۱۵ متصل کرد و از طریق سوکت ۹۵۰۵ روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله ۴۰.۵۲.۸.۲۳۰.۰۰۰۰ است. رنگ نارنجی بدنه این رله نشان‌دهنده ولتاژ تحریک از نوع AC است.

از هریک از دو کنتاکت رله فیندر ۴۰۵۲۸۲۳۰۰۰۰۰ می‌توان 8 آمپر برای کنترل بار اهمی جریان‌کشی داشت. برای بارهای سلفی و خازنی (شیربرقی، روشنایی LED و مشابه آن) حداکثر جریان‌کشی حدود 1 آمپر باید لحاظ گردد.

ویژگی‌های مکانیکی و الکتریکی

ولتاژ بوبین: ۲۳۰ ولت AC
تعداد کنتاکت: ۲
تعداد پایه: ۸
توان مصرفی بوبین 0.65 وات معادل 27 میلی‌آمپر
حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
فاصله سیم‌پیچ و کنتاکت 8 میلی‌متر
ولتاژ عایقی تا 6000 ولت بین سیم‌پیچ بوبین و کنتاکت
تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا 1000 ولت
حداکثر جریان عبوری از هر کنتاکت 8 آمپر برای بار مقاومتی
حداکثر جریان عبوری از هر کنتاکت حدود 1 آمپر برای بار موتوری و روشنایی (موتور تکفاز 0.37 کیلووات)
تاخیر وصل‌شدن کنتاکت‌ها از زمان برق‌دار شدن بوبین، حداکثر 7 میلی‌ثانیه
عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
عمر الکترونیکی رله 200هزار بار
مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
دمای کارکرد از منفی 40 تا 85 درجه
نوع نصب: مستقیم روی برد، روی برد از طریق سوکت ۹۵۱۵، نصب ریلی از طریق سوکت ۹۵۰۵
کد فنی: ۴۰.۵۲.۸.۲۳۰.۰۰۰۰

مشخصات فنی
وزن 20 گرم
ولتاژ ورودی/تحریک

220vAC
جریان خروجی(نامی)

8 آمپر
تعداد کنتاکت

دو
تعداد پایه

8 پایه
امکانات و تجهیزات جانبی

امکان مونتاژ روی PCB
جعبه/بسته مادر(برای خرید عمده)

50 عدد
گارانتی

اصالت و سلامت الکتریکالی کالا
