رله کتابی 24vDC تک کنتاکت 16 آمپر فیندر مدل 40.61.9.024.0000

توضیحات
بررسی اجمالی رله فیندر 406190240000

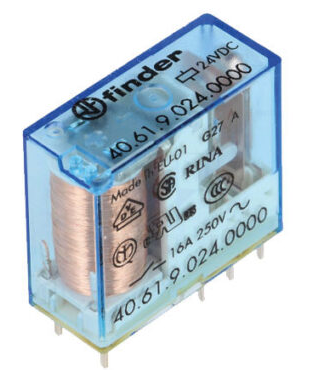

رله فیندر 406190240000 از نوع رله PCB مینیاتوری(کتابی) 16 آمپری ساخت فیندر ایتالیا با ولتاژ بوبین ۲۴ولت DC است. این رله 8 پایه و دارای یک کنتاکت (یک باز و یک بسته مجزا) است که می‌توان مستقیم روی برد یا از طریق سوکت ۹۵۱۵ متصل کرد و از طریق سوکت ۹۵۰۵ روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 40.61.9.024.0000 است. رنگ آبی بدنه این رله نشان‌دهنده ولتاژ تحریک از نوع DC است.

از خروجی کنتاکت رله فیندر 406190240000 می‌توان 16 آمپر برای کنترل بار اهمی جریان‌کشی داشت. برای بارهای سلفی الکترومغناطیسی و روشنایی کمتر از 4 آمپر و برای بار موتوری حداکثر جریان‌کشی حدود 1.2 آمپر باید لحاظ گردد.

ویژگی‌های مکانیکی و الکتریکی

ولتاژ بوبین 24 ولت DC
توان مصرفی بوبین 0.65 وات معادل 27 میلی‌آمپر
حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
فاصله سیم‌پیچ و کنتاکت 8 میلی‌متر
ولتاژ عایقی تا 6000 ولت بین سیم‌پیچ بوبین و کنتاکت
تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا 1000 ولت
حداکثر جریان عبوری از هر کنتاکت 16 آمپر برای بار مقاومتی
حداکثر جریان عبوری از هر کنتاکت حدود 3 آمپر برای بار موتوری و روشنایی (موتور تکفاز 0.55 کیلووات)
تاخیر وصل‌شدن کنتاکت‌ها از زمان برق‌دار شدن بوبین، حداکثر 7 میلی‌ثانیه
عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
عمر الکترونیکی رله 200هزار بار
مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
دمای کارکرد از منفی 40 تا 85 درجه

مشخصات فنی
وزن 20 گرم
ابعاد 0.029 × 0.025 × 0.0124 سانتیمتر
ولتاژ ورودی/تحریک

24vDC
جریان خروجی(نامی)

16 آمپر
تعداد کنتاکت

یک
تعداد پایه

8 پایه
امکانات و تجهیزات جانبی

امکان مونتاژ روی PCB
جعبه/بسته مادر(برای خرید عمده)

50 عدد
گارانتی

اصالت و سلامت الکتریکالی کالا
